SIEMENS

SCADAS XS

SIEMENS Simcenter SCADAS XS Veri Toplama Sistemi

Simcenter SCADAS XS veri toplama sistemi, Simcenter SCADAS ürün ailesi içerisinde gürültü ve titreşim (NVH) testleri başta olmak üzere, gerek saha gerekse laboratuvar uygulamalarında hızlı, güvenilir ve tekrarlanabilir ölçümler yapmak için tasarlanmıştır. Son derece kompakt yapısı sayesinde elde taşınabilir, kolay kurulum sağlar ve kısa sürede ölçüm yapmanıza imkan verir.

İlk kez veri toplama ve analiz uygulamalarıyla tanışan kullanıcılar için dahi son derece sezgisel bir arayüz sunarken, deneyimli test mühendislerinin beklentisi olan yüksek veri doğruluğu, tekrarlanabilirlik ve ölçüm güvenilirliğini de eksiksiz şekilde karşılar.

Öne Çıkan Özellikler

Elde taşınabilir ve kompakt tasarım – Avuç içine sığan cihaz sadece 540 gram !

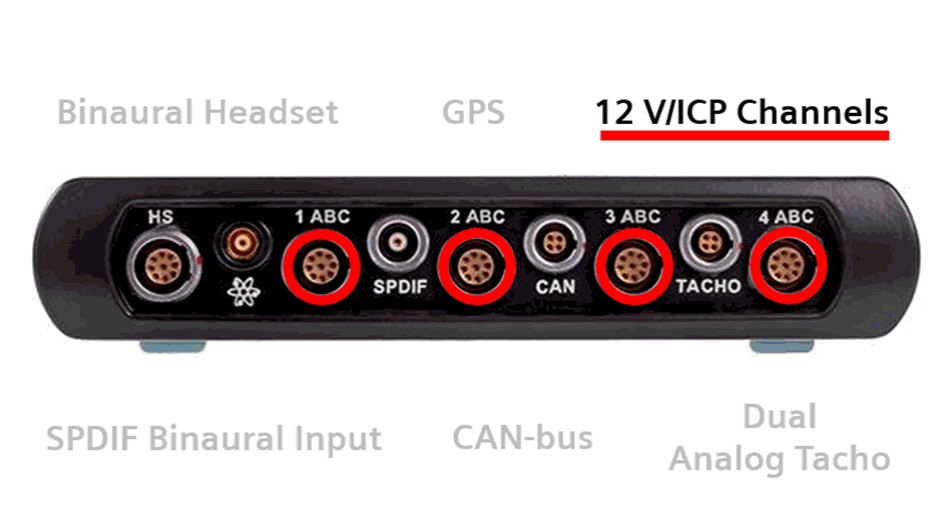

6 veya 12 kanal Voltaj (±10 V) & ICP® giriş mevcut (TEDS destekli) – Kanal başı 50 kHz örnekleme frekansı
En az (!) 6 saat dahili batarya ömrü – Standalone ölçümü mümkün kılar!
32 GB micro SD dahili veri kaydı mümkün (daha yüksek kapasiteler mevcuttur.)
GPS ile hız (±0,1 km/s hassasiyet) ve konum takibi.
SPDIF dijital ses girişi ile dijital akustik veri toplama.
Binaural kulaklık girişi ile yüksek kaliteli ses kaydı ve analiz desteği.
CAN / CAN-FD node aracılığıyla CAN hattından ve CAN output yerleşik sensörlerden dijital veri okuma.
2 kanal analog takometre girişi (40 000 imp/s).
Tek başına (standalone), tablet ile veya frontend modunda kullanım mevcuttur.
ISO ses gücü ölçüm uygulamaları, NVH testleri, modal test, darbe ve ses kalitesi testlerine hazır tak-çalıştır çözüm.
Zorlu saha koşulları için MIL-STD-810 dayanım testlerinden geçmiştir.
Wi-Fi ile tablet kontrolü ve kablosuz veri aktarımı.
USB aracılığıyla PC bağlantısı ile Simcenter Testlab frontend kontrolü.
Ethernet üzerinden birden fazla SCADAS XS’i senkronize ederek geniş ölçüm ağları oluşturma imkânı.

ÇEŞİTLİ TEST SENARYOLARINA UYGUN ÇALIŞMA MODLARI

1. Frontend Modu (PC ile)

Simcenter SCADAS XS, Simcenter Testlab veya Testxpress gibi yazılımlarla USB üzerinden bağlanarak güçlü analiz ve işleme platformu olarak kullanılabilir. Bu modda ölçümler anlık olarak görüntülenir ve geniş analiz fonksiyonlarından yararlanılır.

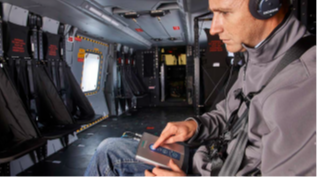

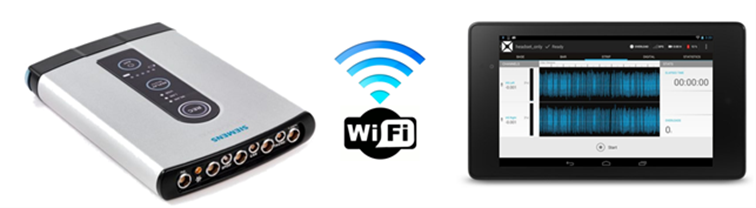

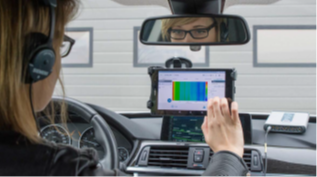

2. Tablet Kontrollü Kablosuz Ölçüm

Android tabanlı Simcenter Testlab Scope App ile SCADAS XS, Wi-Fi üzerinden uzaktan kontrol edilir. Bu sayede operatör, test noktasında dolaşarak canlı veri izleyebilir, açılış/durdurma komutlarını verebilir ve ölçüm sonuçlarını anında görselleştirebilir.

3. Standalone Kayıt – Kendi içine kayıt ! PC bağımsız ölçüm

Önceden tanımlanmış bir ölçüm şablonu yüklendiğinde cihaz, tablet ya da PC olmadan doğrudan kendi üzerindeki düğmelerle başlatılıp durdurulabilir. Bu mod, basit saha testleri veya ön tarama ölçümleri için idealdir.

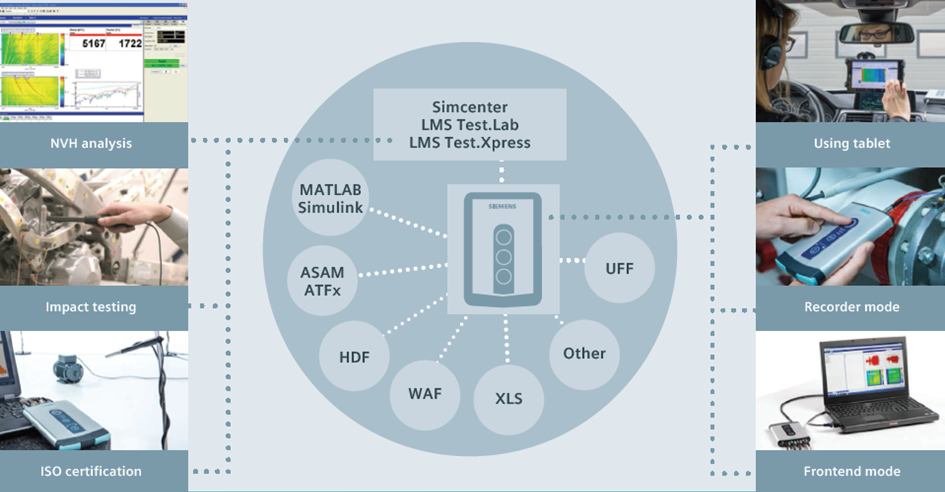

Açık ve Esnek Veri Ekosistemi

Simcenter SCADAS XS sistemi, tek başına güçlü olduğu kadar birden fazla cihazın IEEE1588 PTP senkronizasyonu ile bağlanarak yüksek kanal sayılı ölçüm sistemleri oluşturulmasına da izin verir. Bu sayede büyük yapılar veya geniş araç testlerinde bile tutarlı ve eşzamanlı veri kaydı sağlanır.Ölçüm sonuçları sahadayken görsel veya tablo olarak paylaşılabilir.

Ölçüm verileri; UFF, ATFX, WAV, Excel, MATLAB®, HDF, NI DIAdem ve daha birçok formata aktarılabilir

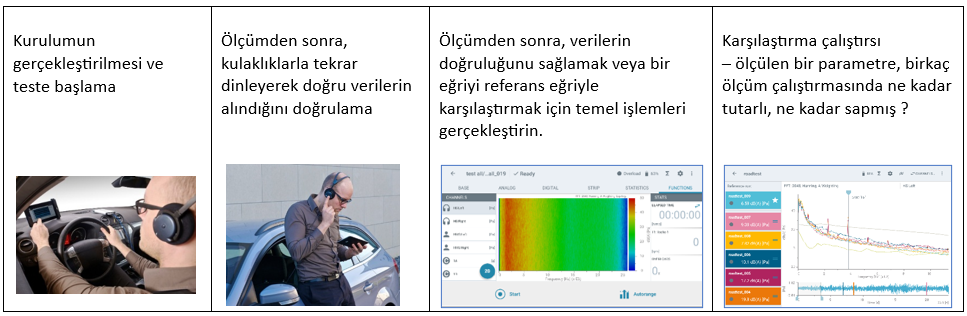

Ücretsiz Simcenter Testlab Recording Workbookile:
- Sensör tanımlama (TEDS)
- Kalibrasyon
- Ölçüm tanımı ve tetikleme
- Ölçüm sonrası veri doğrulama yapılabilir.
