SIEMENS Simcenter SCADAS Mobile & Recorder Veri Toplama Sistemi

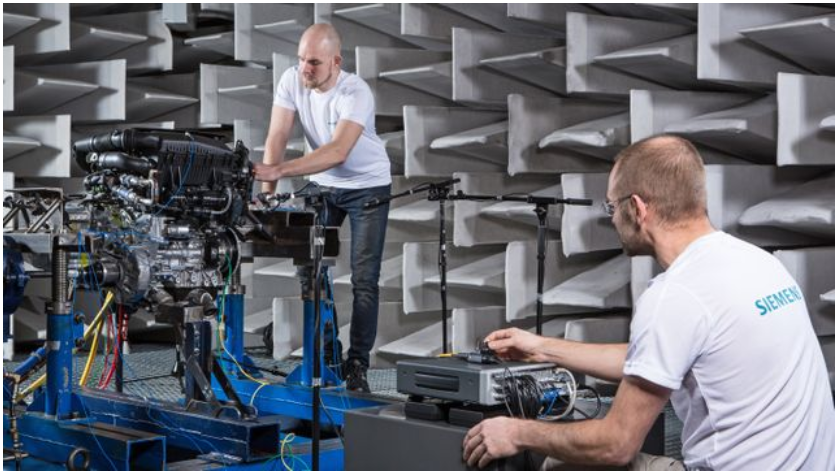

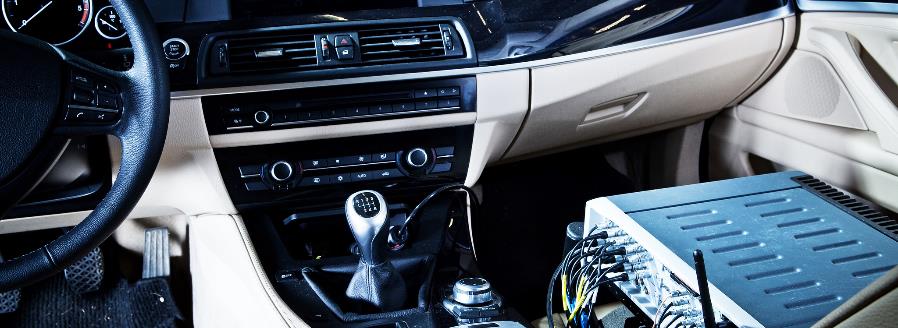

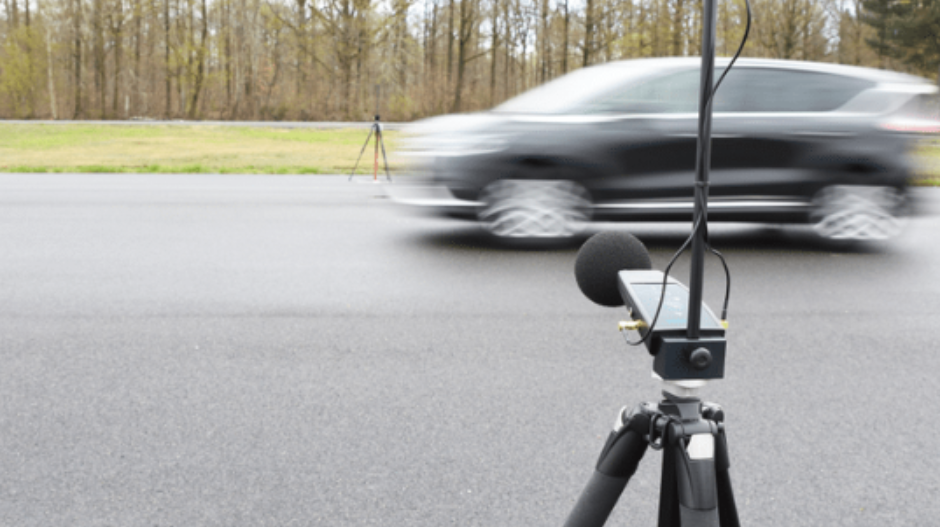

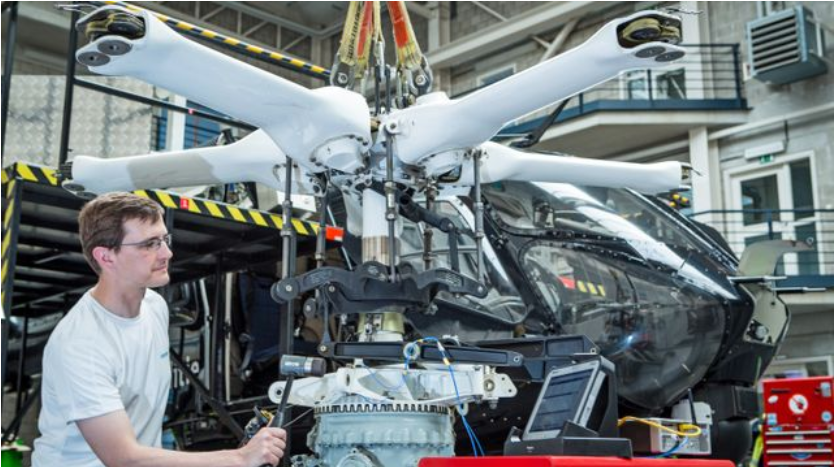

Simcenter SCADAS Mobile & Recorder veri toplama sistemi, Simcenter Test ekosistemi içinde yer alan, dinamik sinyallerin yüksek hassasiyetle toplanması için geliştirilmiş modüler hızlı veri toplama sistemleridir. Sistemler; NVH, yapısal, dayanım, dönen makine ve çoklu fizik testlerinde hem laboratuvar ortamında hem de saha koşullarında güvenilir ölçüm imkânı sunar. SCADAS Mobile ve SCADAS Recorder, aynı donanım platformu üzerinde çalışan; kontrol, bağlantı ve veri kayıt kabiliyetleri uygulamaya göre özelleştirilebilen iki konfigürasyon seçeneğidir.

SCADAS Mobile ve SCADAS Recorder, aynı donanım platformu üzerinde çalışan; kontrol, bağlantı ve veri kayıt kabiliyetleri uygulamaya göre özelleştirilebilen iki konfigürasyon seçeneğidir.

Öne Çıkan Özellikler

Portatif Modüler tasarım: Sinyal şartlandırma ve veri toplama fonksiyonları tek bir kompakt gövdede
4 kanaldan 216 kadar kadar ölçeklendirilebilir modüler yapı! Kanal başı 204.8 kHz örnekleme frekansı !
CAN / CAN-FD node aracılığıyla CAN hattından ve CAN output yerleşik sensörlerden dijital veri okuma.
Mobile sistem strain gage, ivmeölçer, mikrofon, termokupl, encoder, GPS, dijital CAN-bus ve daha fazlası dahil olmak üzere çeşitli sensörleri destekleyecek şekilde konfigüre edilebilmektedir.
Fiber optik bağlantı modülü entegre edilebilir. (Opsiyonel çoklu ‘ana ünite’ bağlantısı)
GPS entegre edilebilir. (Opsiyonel)
24‑bit delta‑sigma ADC mimarisi
Yaklaşık 150 dB dinamik aralık
2 kanal analog takometre girişi
Akustik testler için büyük avantaj sağlayan fan içermeyen sessiz çalışma !
Askeri saha koşulları için MIL-STD-810F titreşim-şok testlerinden geçmiştir.
Recorder ana üniteleri birbirlerine daisy-chain olarak bağlanılarak kullanılabiir.
Recorder ünitesi test esnasında datayı kendi içerisinde yer alan ‘compact flash memory card’a kayıt ederek data güvenliğine maksimum seviyeye çıkarır.

SIEMENS Simcenter SCADAS Mobile & Recorder DONANIM BİLEŞENLERİ

1) FRAME (ANA ÜNİTE)

SCADAS Mobile, kullanıcının kısa-orta-uzun vadeli ihtiyaçları göz önünde bulundurularak yapılandırılabilmektedir.

Ana ünite içerisinde yer alan tüm modüller tek seferde doldurulmak zorunda değildir. Uzun vadede sadece modüller alınarak boşluklar kolaylıkla tamamlanabilir. Herhangi bir ek işçilik, kalibrasyon vb. gerektirmek. Sadece tak-çalıştır !

Titreşim Kontrolü uygulamaları için SCADAS, özelleştirilmiş bir modülle sipariş edilebilir. Özelleştirilmiş modül, istenmeyen test nesnesi ve sarsıcı sistemi hasarını önlemek için kapatma (shuptdown) özelliğine sahiptir.

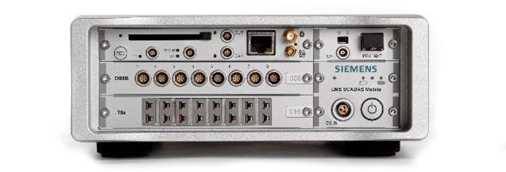

Simcenter SCADAS Mobile 01

1 modül yuvasına 8 veya 24 kanal içeren modul entegre edilebilir.

En az 2.5 saat batarya ömrü

203 x 58 x 260 mm, (2.5 kg)

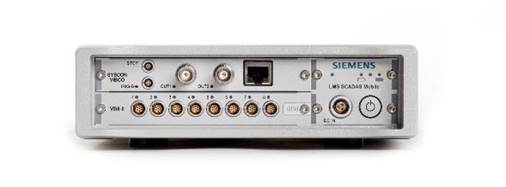

Simcenter SCADAS Recorder 02

2 modül yuvasına 8, 16, 24 veya 48 kanal içeren moduller entegre edilebilir.

En az 1.5 saat batarya ömrü

216 x 76 x 271 mm, (3.5 kg)

* Recorder 09 ile birbirlerine daisy-chain bağlanabilir.

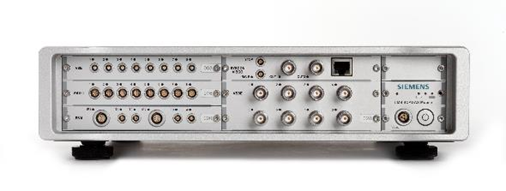

Simcenter SCADAS Mobile 05

5 modül yuvasına 8 veya 24 kanal içeren moduller entegre edilerek maksimum 120 kanala çıkılabilir.

En az 1 saat batarya ömrü

340 x 78 x 2795 mm, (6.2 kg)

* Recorder 02 ve Recorder 09 üniteleri birbirine daisy-chain bağlanabilir.

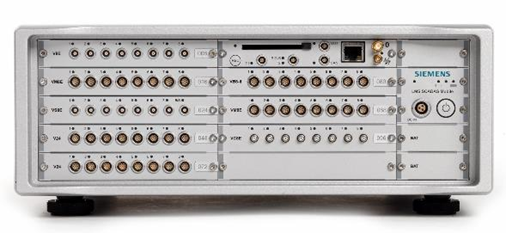

Simcenter SCADAS Recorder 09
9 modül yuvasına 8 veya 24 kanal içeren moduller entegre edilerek maksimum 216 kanala çıkılabilir.

En az 1 saat batarya ömrü

345 x 149 x 300 mm, (10.5 kg)

* Recorder 02 ile birbirlerine daisy-chain bağlanabilir.

2) ÖLÇÜM MODÜLLERİ

V4/V8/VS8

4 veya 8 kanallı voltaj/ICP ölçüm modülü; ICP sensörler ve mikrofonlar için uygundur.
VS8 modül versiyonu SPDIF dijital ses kaynaklarını da destekler.
204,8 kHz örnekleme frekansına sahip 24 bit ADC.
150 dB dinamik aralık ile 92 kHz alias içermeyen (anti-aliasing) bant genişliği.

VB8

8 kanallı UNIVERSAL ölçüm modülü: voltaj, ICP (ICP sensör ve mikrofonlar için uygundur), DC bridge, AC bridge, potansiyometrik sensörleri destekler.
Shunt kalibrasyonu mevcuttur.
120 Ω ve 350 Ω köprü tamamlama dirençleri destekler.
204,8 kHz örnekleme frekansına kadar 24 bit ADC.
150 dB dinamik aralık ile 92 kHz alias (anti-aliasing) içermeyen bant genişliği.

V24

24 kanallı voltaj/ICP ölçüm modülü; ICP sensörler ve mikrofonlar için uygundur.
Üç eksenli ivmeölçerler kullanılarak X, Y ve Z yönlerinde veri toplama için ideal.
9 pinli lemo (V24) veya 68 pimli HD D-SUB konektörü (V24M) aracılığıyla tek uçlu giriş.
51,2 kHz örnekleme frekansına kadar 24 bit ADC.
23 kHz alias-free bant genişliği ve 150 dB dinamik aralık.

RV4

Dönme (Rotasyonel) titreşimi ölçümü için 4 kanallı giriş modülü.
Takometre sinyallerini koşullandırır, alır ve işleyerek açısal konum ve dönme hızı verileri üretir.
Analog takometre, dijital takometre ve artımlı enkoderin herhangi bir kombinasyonunu destekler.
Eksik darbeler veya çift darbeler için düzeltme.
1,2 nsec takometre çözünürlüğü için ultra yüksek hızlı 820 MHz sayaç.

B, E, J, K, N, R, S ve T tip termokuplları için yerleşik doğrusallaştırma özelliğine sahip 8 kanallı sıcaklık modülü.
ITS-90 standardına uygun yerleşik doğrusallaştırma, 0,1 °C veya daha iyi bir doğruluk sunar.
70 V'a kadar galvanik izolasyon.

DAC4

4 kanallı, 204,8 kHz maksimum sinyal hızında çalışır ve 40 kHz'e kadar kullanışlı bant genişliğine sahiptir.
Sinüs, sweep, random veya kullanıcı tanımlı sinyallerin üretimi mümkün.
±10 V çıkış voltajı.
Geçici amplitüd kontrolü için ideal geçiş algoritması.

VC8

8 kanallı ölçüm modülü, voltaj, charge ve piezoelektrik ICP sensörleri için sinyal koşullandırmayı destekler.
Maksimum giriş aralığı +/- 10.000 pC'dir.

VM8

8 kanallı mikrofon ölçüm modülü, voltaj girişi, piezoelektrik ICP sensörleri ve polarize veya önceden polarize mikrofonları destekler.
Harici olarak polarize mikrofonlar için 28V güç kaynağı ve 200V polarizasyon voltajı sağlar.

DB8

Voltaj, ICP, DC köprüsü, AC köprüsü, AC-LVDT, ve potansiyometreleri destekleyen 8 kanallı ölçüm modülü.
Shunt kalibrasyonu mevcttur.
120 Ω ve 350 Ω köprü tamamlama dirençleri destekler.
51,2 kHz örnekleme frekansına sahip 24 bit ADC.
150 dB dinamik aralık ile 5 kHz alias içermeyen bant genişliği.

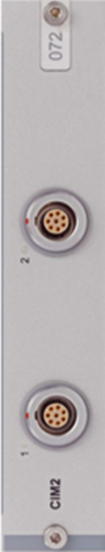

CIM2

LAN arayüzü üzerinden bağlanan çift video kamera giriş modülü. Dinamik verilerle video sinyallerinin senkronize olarak alınmasına imkan tanır.

720p HD ve VGA çözünürlüğü desteği. 30 fps'ye kadar kare hızları.
LEMO konektörleri aracılığıyla sağlam bağlantı. Power-on-Ethernet kullanarak kamera gücü.

A016

16 kanallı analog çıkış modülü, yakalanan herhangi bir giriş sinyalinin koşullandırılmış ve kalibre edilmiş analog çıkışını sağlar.
Yerleşik kazanç ve ofset kalibrasyonu ile 5 kHz bant genişliğine kadar doğru yeniden üretim.
>97 dB sinyal-gürültü oranı ile ±10 V normalleştirilmiş sinyal çıkış seviyesi.
10 ms'den daha iyi sabit gecikme süresi.

ESO64

64 kanallı EtherCAT çıkış modülü, EtherCAT ağına gerçek zamanlı olarak veri akışı sağlar.

CN4

4 adede kadar bağımsız CAN-bus'ın senkronize olarak alınması için dörtlü CAN-bus arayüz modülü.
Giriş kanallarından gelen dinamik sinyallerle paralel olarak DB9 kalkan konektörleri kullanır.
Her bir BUS için tam galvanik izolasyon!

SAT1

Mobil çerçeve dışında, Ethernet arayüzü üzerinden senkronize zaman sinyallerinin alınmasını sağlar.

** SCADAS koşullandırma kutusu (SCS-V12, SCS-B12 vb.) gerektirir.

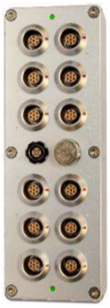

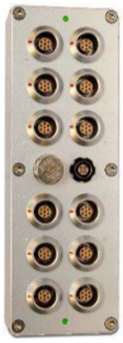

SCS-B12

12 kanallı köprü uydusu, tam, yarım veya çeyrek köprü gerinim ölçerleri veya piezo-dirençli sensörleri destekler.

** SCADAS ünitesine takmak için SAT1 kartı gerekir.

TCK8

8 kanallı IP67 CLASS thermocouple ölçüm modülü, çok sayıda K tipi termokupl sinyalini alır.
CN4 ile birlikte, SCADAS'a 4 adede kadar TCK8 kartı bağlanabilir ve 32 adede kadar termokupl kanalını destekleyebilir.

VBDS4

4 kanallı köprü ve dinamik strain gage, piezoelektrik ICP sensörü ve dinamik gerinim amplifikatörüdür.
Tam, yarım ve çeyrek köprü konfigürasyonlarını destekler.

VC8-ER

8 kanallı giriş modülü, voltaj girişleri, charge ve piezoelektrik ICP sensörleri için sinyal koşullandırmayı destekler.
Maksimum giriş aralığı +/- 100.000 pC'dir.

WFI2

KITSLER RoaDyn 2000 WHEEL FORCE TRANSDUCER modülü, WFT sistemi ile kullanılan çift kanallı bir dijital arayüzdür.
Üç yönlü kuvvet ve momentleri, açı ve açısal hızı, sıcaklığı ve gücü ölçer.
1280 kHZ'ye kadar örnekleme hızları.
Tekerlek kuvvet sensörü başına 10 kanala kadar erişim. 8 tekerlek kuvvet sensörünü destekler.

VCF4

4 kanallı ölçüm modülü, piezoelektrik ICP ve charge sensörleri için sinyal koşullandırmayı destekler.
Her kanal, ‘floating’ giriş ve analog izleme çıkışının bir kombinasyonunu sunar.
204,8 kHz örnekleme frekansı ve 46 kHz bant genişliğine kadar 24 bit analogdan dijitale dönüştürme.
±100 mV ila ±10 V voltaj aralığı.
±100pC ila ±316.000pC arasında şarj aralığı.

VC8-QS

8 kanallı giriş modülü, voltaj girişleri, charge ve piezoelektrik ICP sensörleri için sinyal koşullandırma ve işlemeyi destekler.
Statik basınç ofsetlerini ve dinamik dalgalanan basınçları aynı anda ölçmek için.
Yanma analizi basınç ölçümleri için uygundur.

VD8

8 kanallı modül, voltaj girişlerini ve piezoelektrik ICP sensörlerini destekleyen diferansiyel ve tek uçlu girişlere sahiptir.
Opsiyonel D-Shell konektörü ile birlikte resmedilmiştir.
VD8MO versiyonu ayrıca ‘monitoring’ çıkışı sunar.
