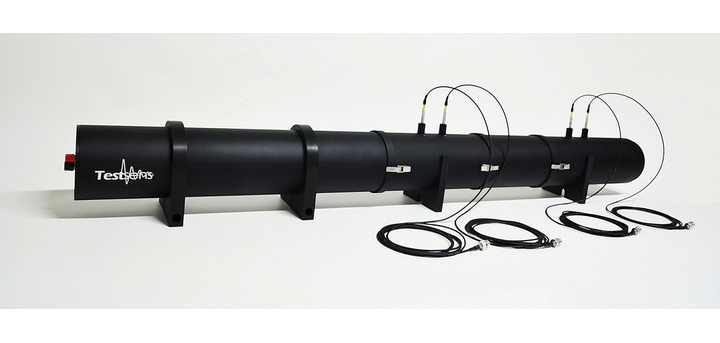

TestSens (Empedans Tüpü)

Malzeme Ses İletim Kaybı ve Akustik Empedans Tüpü Sistemleri


TestSens akustik performans ölçüm sistemi,  ASTM E-2611, ASTM E-1050, ISO 10534-2 standartlarına uygun olarak çalışan, akustik empedans, ses iletim kaybı ve ses yutum katsayısı ölçüm sistemidir. 50Hz - 6400 Hz frekans aralığında, oda koşullarıdaki sıcaklık ve basınç altında ölçüm yapılabilir. Sistemde düşük ve yüksek frekans ölçümleri için 2 farklı çapta tüp (100mm, 29mm çaplı) bulunmaktadır.



Yazılım

  • Ses yalıtım özelliklerinin tespiti (ses iletim kaybı, karakteristik empedans, karakteristik dalga sayısı)
  • Ses yutum özelliklerinin tespiti (ses yutum katsayısı, karmaşık yansıma katsayısı, yüzey empedansı)
  • Dinamik yoğunluk ve dinamik hacim modülü tespiti
  • Transfer matrisi elemanlarının tespiti
  • Rassal doğrultu (random incidence) ses yutum katsayısı tahmini modelleri
  • Çok düşük sönümlü malzemeler için tüp sönümü düzeltme algoritması
  • Ses iletim kaybı ölçümleri için konik adaptör düzeltme algoritması
  • Malzeme mikro özelliklerinin Johnson-Champoux-Allard-Lafarge (JCAL) malzeme modeli ile tespiti. (Gözeneklilik, Akış Direnci, Kıvrımlılık, Viskoz Karakteristik Uzunluk, Termal Karakteristik Uzunluk, Statik Termal Geçirgenlik)
  • Mikrofonlar için genlik ve faz kalibrasyonu
  • Değiştirilebilir frekans çözünürlüğü ve ortalama sayısı


Sistem Özellikleri

  • ASTM E2611 (4-Pole Transfer Matrix Method) ölçüm metodu
  • ASTM E1050 ve ISO 10534-2 (Transfer Function Method) ölçüm metodu
  • 50 - 6400 Hz aralığında ses iletim kaybı ve ses yutum katsayısı ölçümü
  • Özel tasarım faz-uyumlu mikrofonlar
  • Yüksek yüzey toleransı ile imal edilen konstrüksiyon
  • Akustik olarak sızdırmaz yapı


Sistem Bileşenleri

  • 100 mm and 30 mm iç çaplı ölçüm tüpleri
  • Dinamik sinyal analizörü
  • GRAS faz uyumlu ölçüm mikrofonları
  • GRAS ses kalibratörü
  • 25W ses güç yükselticisi
