Fig. 1: Extreme vehicle testing
Şasi bileşenlerini ve şasi sistem davranışını doğrulamak, ayrıca çarpışmaların yanlış algılanmasını önlemek için pasif güvenlik ECU’larının doğru şekilde kalibre edildiğinden emin olmak amacıyla, IDIADA test ekibi, alandaki 20 yılı aşkın deneyimiyle müşterilerin araçlarını çukurlar, rampalar, sıçramalar veya bordürler gibi çeşitli zorlu senaryolardan geçirerek araçların güvenlik ve performansını değerlendirir. Bu manevralar sırasında, araçtan (CAN-FD, FlexRay, araç içi sensör sinyalleri vb.) ve harici sensörlerden (ivmeölçerler, jiroskoplar, yer değiştirme (mesafe) ölçüm sensörleri, load cell, strain gages vb.) gelen veriler, imc CRONOSflex sistemleri kullanılarak senkronize biçimde kaydedilir.
Applus IDIADA'nın Test Sahasında Araç Testleri İçin Zorlu Ortam
IDIADA, otomotiv endüstrisinin küresel bir ortağıdır ve 30 yılı aşkın deneyimiyle müşterilerine tasarım, mühendislik, test ve homologasyon hizmetleri sunarak ürün geliştirme faaliyetlerinde destek vermektedir. IDIADA'nın ürün geliştirmedeki başarısı, son derece deneyimli bir ekip, son teknoloji test ve geliştirme tesisleri ve sürekli yenilikçilik çabalarının benzersiz bir karışımına dayanmaktadır.
Barselona'nın güneyindeki genel merkezi ve test sahasında, test ekibi müşterilerine araçları birçok farklı girdiye karşı test etme imkanı sunmaktadır. Bu girdiler, müşterinin açık yollarda karşılaşabileceği olağan dışı durumları temsil eder ve aracın normal çalışma sınırlarının ötesinde çalışmasını zorlar. Bu manevralar sırasında, ilgili farklı sistemler, yolcuların güvenliği, araç tasarımı ve yazılım kalibrasyonlarını değerlendirmek için yakından analiz edilmektedir.

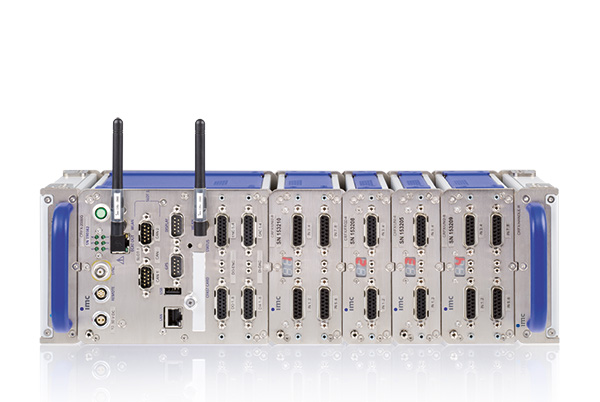

Fig. 2: imc CRONOSflex measurement system
Şasi Dayanıklılık Testleri
Şasi sistemi ve bileşenleri, aracın engellerin üzerinden geçmesi sırasında ciddi şekilde zarar görmektedir. Bu nedenle, tüm kritik parçaların işlevselliğini korumak, aracın kontrolünü ve yolcuların güvenliğini tehlikeye atmamak çok önemlidir. Hareketleri ve deformasyonları değerlendirmek için, imc sistemleri, strain gage yer değiştirme (mesafe) ölçüm sensörleri ve/veya load cell gibi süspansiyon bileşenlerine takılan sensörlerden gelen tüm bilgileri toplamak için kullanılır. Gözle muayene, sürüş değerlendirmesi ve gelişmiş 3D ölçümlerle birlikte, herhangi bir küçük sorunu dahi tespit etmek mümkündür.
Airbag Mis-Firing Kalibrasyonu
Şasinin beklendiği gibi çalıştığı bilindikten sonra, özellikle çarpışma algılama ECU'su için yazılım kalibrasyonlarını doğrulamak da önemlidir, Çünkü araca gelen birçok farklı darbe, sistemin bir çarpışma olayını yanlış algılamasına ve hava yastıklarını gereksiz yere patlatmasına neden olabilir ve bu da araç yolcuları için potansiyel bir risk oluşturur. Bu durumda, hız sensörleri ve jiroskoplar ile araç içi sinyaller, yüksek frekansta (10 kHz) çalışan imc Veri Toplama Sistemi kullanılarak izlenir.
Araç Devrilme Testleri
WiFi üzerinden imc sistemlerine bağlanma imkanı, IDIADA test ekibinin test aracının dışından test verilerini gerçek zamanlı olarak izlemesine ve aracın nasıl davrandığını anlamasına olanak tanımaktadır. Bu, olayların ciddiyeti nedeniyle aracın en son teknoloji sürücüsüz robotlar (IDIADA U-Drive robotu dahil) kullanılarak uzaktan sürülmesi gerektiği durumlarda bile geçerlidir. Sürücüsüz testlerin açık bir örneği, bir aracın set üzerinde devrilmesi durumudur.
Burada, diğer birçok tek seferlik olayda olduğu gibi, bu tür testleri tekrarlamak mümkün olmadığından, imc CRONOSfex sistemlerinin güvenilirliği çok önemlidir. IMC’nin moduler UPS sistemi ve dahili SSD kartlarının kullanılması, hiçbir veri noktasının kaybolmamasını sağlayarak veri güvenliğini maksimum seviyeye taşır.
Enstrümantasyon gereksinimleri
Tüm araç ve harici sensör verilerini kaydetmek için, yetenekli ve sağlam bir sistem gereklidir. imc CRONOSflex sistemi, IDIADA ekibine, gereksinimlere göre farklı modüller dahil olmak üzere, ekipmanı her müşteriye ve araca uyarlama esnekliği sağlamaktadır.
Temel olarak, ekipman her zaman kayıt almaya hazır durumdadır.
- CAN or CAN-FD
- FlexRay
- İvmeölçer sensörler
- Analog sensörler (hız, basınç, mesafe, rpm, jiroskoplar, etc.)
- Voltaj sinyalleri (iç ateşleme sinyalleri, gerginlikler, vb.)
- Strain gages vb.
Bu tür testlerin tekrarlanmasının zorluğu nedeniyle, verilerin asla kaybolmaması büyük önem arz etmektedir. Bu nedenle, kullanılan imc CRONOSflex CRFX-2000gp üniteleri, verileri hem veri toplama dizüstü bilgisayarında hem de imc DAQ sisteminde kaydedebilmek için SSD üniteleri ile donatılmıştır. Buna ek olarak, tüm üniteler, araçtan güç kaynağı kesilse bile ünitede her zaman güç olmasını sağlamak için Li-ion pillerle (UPS modulleri) ile donatılmıştır.

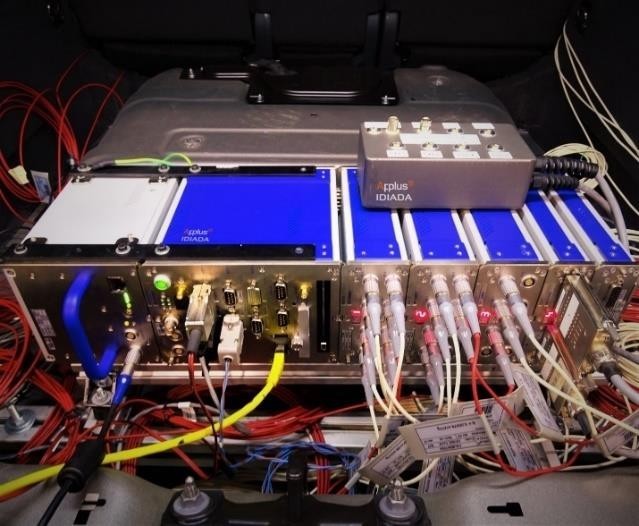

Fig. 3: imc CRONOSflex measurement system with differ- ent channel modules installed in a vehicle boot
Zorlu koşullarda gerçekleştirilen testler, araç, sürücü ve ölçüm ekipmanı olmak üzere test sürecine dahil olan üç taraf için de ekstrem olaylar olarak kabul edilir. Bunun nedeni sadece çevresel koşullar (toz ve yüksek sıcaklıklar) değil, aynı zamanda araçların maruz kalabileceği yüksek ivme (şok) seviyeleridir. Bu nedenle, imc sistemlerinin dayanıklılığı büyük bir avantaj olarak görülür.
Buna rağmen, kurulum prosedürü de fark yaratabilir; bu nedenle teknisyenlerimiz her aracı ve kitin gereksinimlerini titizlikle inceler, böylece hiçbir veri noktasının kaybolmamasını garanti eder.
