Almanya merkezli imc Test & Measurement GmbH firması, veri toplama sistemleri, sensörler, telemetri ve test standı sistemleri vb. alanında uygulamalara özel çözümler üreten teknoloji firmalarından bir tanesidir.

IMC firması ürünleri Türkiye’de uzun yıllardır otomotiv, savunma, havacılık, raylı sistemler, enerji, beyaz eşya, inşaat başta olmak üzere birçok sektörde tercih edilmektedir.

Mevcut kullanmış olduğunuz IMC veri toplama sistemlerini ilerleyen süreçteki uygulamalarına adapte edilebilecek şekilde geliştirebilir, modüler yapısı sayesinde kanal sayıları arttırılarak ölçüm kabiliyetleri kolaylıkla arttırılabilmektedir.

Sadece veri toplama sistemleri ve sensör teknolojisi alanında çalışan IMC firması, hem sahada araç üzeri uygulamalar için yüksek IP koruma sınıfına sahip hem de laboratuvar şartlarında kullanıma uygun özel sistemler sunmaktadır.

IMC Sistemlerinin Sahip Olduğu Sensör Tipleri, Protokolleri, Donanım ve Yazılım Avantajları

• Strain Gage (Wheatstone Köprüsü) uyumludur. (Çeyrek, Yarım ve Tam Köprü- 120/350 Ohm)
•  ICP/IEPE Piezoelektrik tip sensörleri (İvmeölçer, Mikrofon, Loadcell vb.) desteklemektedir.
• Voltaj ve Akım Çıkışlı Analog Sensörleri (Deplasman, MEMS Tipi İvmeölçer, Basınç, Loadcell, Tork vb.) desteklemektedir
• Termokupl (K, J, T, E, L, N, …), RTD/PT100/PT1000, Fiber Optik uyumludur.
• Yüksek Voltaj ve Akım çıkışlı sensörleri desteklemektedir
• Frekans Çıkışlı Sensörler (Rpm, Debi Vb.) ile uyumlu modüller bulunmaktadır.
• CAN BUS, CAN FD, LIN, Flexray, MVB, ARINC, Xcpone, J1587, CCP, J1939, UDS, OBD2 BUS ve protokolleri ile uyumludur.
• GPS, Digital İnput, Digital Output ve Analog Output çözümleri bulunmaktadır.
• Kanal Başına 4 MHz örnekleme kabiliyeti bulunan yüksek örneklemeli çözümler sunmaktadır.
• (-40° / +85°C) çalışma sıcaklık aralığında çalışabilen opsiyonlar mevcuttur.
• MIL-STD-810F uyumlu, titreşim ve şok dayanımı yüksek, IP67 koruma sınıfına sahip, UPS bulunduran opsiyonları mevcuttur.
• Veriyi hem kendi içine hem de yazılım yüklenmiş bağlı bilgisayara kaydetmesi sayesinde özellikle saha uygulamalarında yaşanacak veri kaybı riskini ortadan kaldıran, maksimum seviyede güvenlikli Veri Toplama Avantajı sunmaktadır.
• IMC Studio, Famos, Wave Yazılımları ile Real Time (Eş Zamanlı) ve Post Process Analiz Kabiliyetleri (FRF, FFT, RMS, 1/3-Octave, A/B/C Weighting, Loudness, Order Tracking, Rozet Strain Gage Hesaplamaları vb.) sunmaktadır.

IMC Firması, Sensör (Tekerlek Kuvvet Ölçüm Sensörü, Direksiyon Efor Sensörü, Optik Hız ve Konum Ölçüm Sistemi & 6DOF IMU, Tekerlek Hız Ölçüm Sensörü vb.), Telemetri ve Elektrik Motoru Test Sistemi ile Araç Testleri için de kompakt ve özel çözümler üretmektedir.

IMC – VERİ TOPLAMA SİSTEMLERİ

Modüler yapıya sahip olan veri toplama sistemleri, test mühendislerinin ürün geliştirme aşamalarında hem mevcut hem de gelecekteki ihtiyaçlarını düşünerek hareket alanlarını genişleterek hızlı ve verimli sonuçlara ulaşabilmesini sağlamaktadır.

CRONOS Serisi Veri Toplama Sistemleri

CRONOS serisi Veri Toplama Sistemlerinin başlıca ‘’Flex’’ ve ‘’Compact’’ olmak üzere iki farklı modeli mevcuttur.

• Portatif ve ‘’Rack-Mounted’’ opsiyonları mevcuttur.
• Değişen test gereksinimlerine uyarlanabilen modüler (Cronos Flex Serisi) sistem opsiyonu mevcuttur.
• Analog, Dijital ve CAN-BUS verilerinin eşzamanlı izlenmesi ve kaydı gerçekleştirilebilmektedir.
• Veri kaydını hem bilgisayara hem de kendi içine yapabilen çok yönlü kayıt özelliği mevcuttur. Bu sayede maksimum veri güvenliği sağlanmaktadır.
• 2000 kS/s sistem örnekleme hızına karşılık kanal başı 100 kS/s yüksek örnekleme hızına sahip opsiyon mevcuttur.
• Neredeyse tüm sensör tiplerini destekleyen modüller mevcuttur.
• Binlerce kanaldan eşzamanlı olarak veri toplanabilmesini için diğer imc sistemleriyle ağ bağlantısı (network) kurulabilmektedir.

CANSAS Serisi Veri Toplama Sistemleri

CRONOS serisi Veri Toplama Sistemlerinin başlıca ‘’ Flex’’ ve ‘’Fit’’ olmak üzere iki farklı modeli mevcuttur.

• Tüm sensörleri destekleyen I/O modül opsiyonları mevcuttur.
• Kullanıcı dostu bir CAN arayüzü sayesinde her CAN tabanlı teste kolayca entegre edilebilmektedir.
• BusDAQ serisi modüller (Amplifier) ile uyumlu olarak Ethernet TCP/IP ve imc Studio yazımları ile data toplama işlemi gerçekleştirilebilmektedir.
• Modüller birbirinden ayrı (RJ45/CAT5, Wifi) veya ‘click’ mekanizması ile birleştirilerek kullanılabilmektedir.
• Data toplama esnasında eşzamanlı olarak modüller arasında zaman senkronizasyonu sağlanabilmektedir.
• Zorlu saha şartlarına ve Laboratuvar ortamlarına uygun çeşitli modelleri mevcuttur.
• Çeşiti bağlantı tipleri mevcuttur: Screw Terminal, DSUB, LEMO, ITT Veam, BNC, thermocouple, ...
• İklimlendirme test kabinlerinde veya zorlu saha şartlarında test imkanı sağlayan yüksek IP Korumalı ve küçük boyutlu opsiyonları mevcuttur.
• CANSAS Konfigürasyon Yazılımı, her bir modül konfigürasyonunu standart DBC formatında dışa aktarmanıza izin verir.



ARGUSfit Serisi Veri Toplama Sistemleri

ARGUS serisi veri toplama sistemleri CANSAS serisi veri toplama sistemleri beraber ‘click’ mekanizması ile birbirine bağlanarak kullanılabilmektedir.


CANSAS serisi veri toplama sistemleri nitekim düşük örnekleme gerektiren uygulamalar için, ARGUS serisi veri toplama sistemleri ise yüksek örneklemeli uygulamalar için idealdir.

İki seri veri toplama sistemi de yüksek IP korumasına ve rijit-kompakt yapıya sahip olduğu için saha uygulamalarında birbirinin tamamlayıcısı olmaktadır. Uzun vadeli ihtiyaçlarınızda kabiliyetlerinizi en uygun bütçeli olarak arttırabileceğiniz sistemlerdir.

• Toplam 5MHz olmak üzere kanal başı 500 kHz örnekleme frekansına sahip modülleri mevcuttur.
• Dar alan uygulamaları için oldukça kompakt ve sağlam bir kasaya sahiptir.
• Kanal sayısı 1000’e kadar modüler olarak arttırılabilmektedir.
• Click mekanizması ile elektriksel ve mekaniksel olarak rijit bağlantı sağlanabildiği gibi ETHER-CAT veya FİBER-OPTİK bağlantı ile modüller arası mesafeli bağlantı mümkündür.
• imc’nin eşsiz ve en çok tercih edilme sebeplerinden biri olan datanın aynı zamanda kendi içerisine ‘ayrıca’ kayıt özelliği ile beraber maksimum data güvenliği korunmaktadır.
• ONLINE FAMOS yazılım eklentisi ile eş-zamanlı data işleme yapılarak post-process esnasındaki zamandan tasarruf sağlanabilmektedir.
• Saha testlerinde karşılaşılabilecek anlık güç kayıplarının dahi önüne geçebilmek ve hız kazanabilmek adına UPS modülü geliştirilmiş.

BUSDAQ Serisi Veri Toplama Sistemleri


• CAN, CAN FD, LIN FlexRay, J1587, XCPoE, ARINC, PROFIBUS, PROFINET ve MVB hatlarından veri toplama sağlanabilmektedir.
• CCP, KWP2000, XCP, OBD2, UDS, DiagOnCan, TP2.0 ve GMLAN protokollerine uygundur.
• CANSAS serisi ile birlikte kullanılmaktadır.

IMC – VERİ TOPLAMA SİSTEMİ YAZILIMLARI

IMC firması, uygulamaya ve test standartlarına özel olarak geliştirilmiş yazılım opsiyonlarını ‘’sınırsız kullanım süresi’’ ile birlikte kullanıcılarına sunmaktadır.

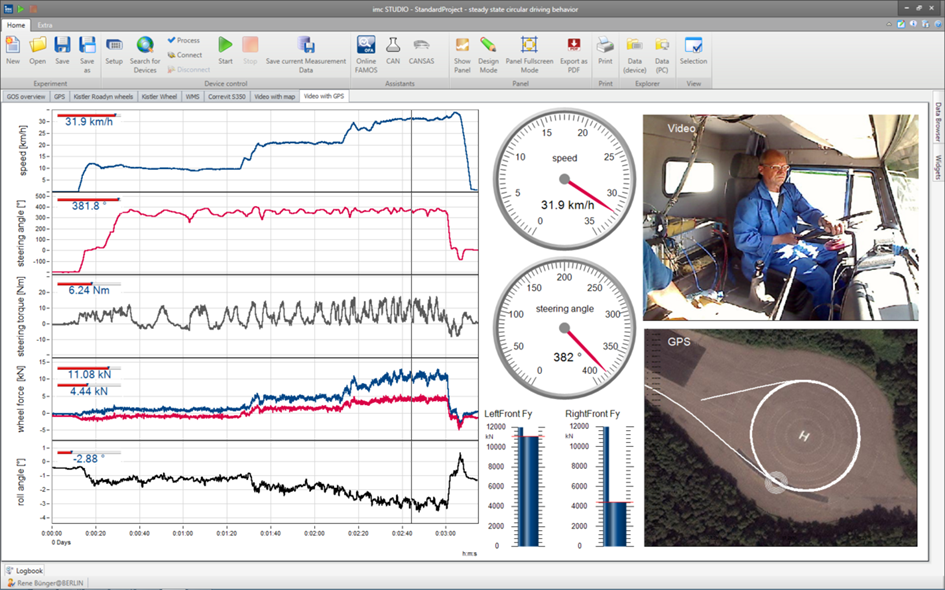

STUDIO – Eş Zamanlı Veri Toplama ve Yönetim Yazılımı

Kullanılan sensörlerin veri toplama sistemine tanıtılması, test spektlerinin sisteme girilmesi, verinin eş zamanlı olarak toplanması (nicelik, grafiksel vb.) ve izlenmesi, toplanan verinin depolanması ve raporlanması gibi özellikleri içeren temel yazılımdır.

Online FAMOS- Eş Zamanlı Veri Hesaplama Yazılımı

Veri toplama esnasında eş zamanlı olarak veri toplama sistemi içinde veriyi proses edip doğrudan veri toplama sistemi içerisine kaydeden eş zamanlı veri hesaplama yazılımıdır.

Yazılım içerisinde yüzlerde kayıtlı formül mevcut olmakla beraber istenilen hesap kolaylıkla sisteme tanıtılabilmektedir.

imc FAMOS – Post Process Veri Hesaplama ve Analiz Yazılımı

Visualization (curve window), analiz, expandability, uzaktan kontrol, proje yönetimi, dialog-editor, imc videoplayer, imc spectrum analysis , ölçüm belirsizliğinin hesaplanması, imc famos r-kit, imc famos powerpoint-kit , imc famos class counting kit , imc famos order tracking kit , imc asam-ods browser , çeşitli test prosedürleri için imc famos runtime vb. işlemlerin yapılabildiği gelişmiş veri hesaplama ve analiz yazılımıdır.

imc WAVE – NVH Analiz ve Post Process Veri Hesaplama Yazılımı

imc WAVE, gürültü ve titreşim analizi (NVH analizi) için çeşitli opsiyonel modülleri içeren güçlü bir yazılım platformudur. Yol testlerinde akustik ölçümlerden, test tezgahında yapısal analizlere ve makinelerde titreşim testlerine kadar geniş bir kullanım alanı mevcuttur.
